| 設備亮點 | |
| X、Y、Z軸均采用重型滾珠式導軌，減少機床加工過程中的擺動，具有更高精度的加工能力。 采用φ150MM機械主軸，更好的應對大型鐵板、不銹鋼等黑色金屬板的加工。 前門和機床頂部均預留了吊裝空間，上、下料更方便。 采用NK500面板，常用功能一鍵直達，節約操作時間，面板可旋轉，節省車間空間。 配備了雙螺桿自動排屑器，提高了機床清理費屑的效率，降低工作強度。 | |
| 標準配置 | 可選配置 |
| NK500數控系統 | 真空吸附臺面 |
| 自動對刀儀 | 第二主軸 |
| 雙螺桿排屑器 | 第二刀庫 |
| 自動絲桿導軌潤滑系統 | 水環式真空泵 |
| 主軸冷凍機 | |
| BT40刀庫 | |
技術參數
| 機型 | E1515 | E1530 | E2020 | E2030 | E2040 | E2630 |
| X/Y/Z運動定位精度(MM)/(in.) | 0.015/0.015/0.008 0.0006"/0.0006"/0.0003" | |||||
| X/Y/Z重復定位精度(MM)/(in.) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | |||||
| X/Y/Z工作行程(MM)/(in.) | 1,500X1,500X320 59.0"X59.0"X13.8" | 1,500X3,000X320 59.0"X118.1"X13.8" | 2,000X2,000X320 78.7"X78.7"X13.8" | 2,000X3,000X320 78.7"X118.1"X13.8" | 2,000X4,000X320 78.7"X157.5"X13.8 | 2,600X3,000X320 102.3"X118.1"X13.8" |
| 工作臺尺寸(MM)/(in.) | 1,500X1,500 59.0"X59.0" | 1,500X3,000 59.0"x118.1" | 2,000X2,000 78.7"X78.7" | 2,000X3,000 78.7"X118.1" | 2,000X4,000 78.7"X157.5" | 2,600X3,000 102.3"X118.1" |
| 最大工作負重(Kg)/(lb.) | 1,500 3,300 | 2,000 4,400 | 2,200 4,800 | 2,500 5,500 | ||
| 主軸最高轉速 | 15,000 | |||||
| 刀庫容量 | 16 | |||||
| 刀柄規格 | BT40 | |||||
| 快速系統速度(M/min)/(in/min) | 36 | |||||
| 最高切削給進速度(M/min)/(in/min) | 12 | |||||
| 驅動系統 | 維宏總成 | |||||
| 工作電壓 | 三相380V/50Hz | |||||
| 氣源壓力(MPa) | 0.6 | |||||
| 機床重量(Kg)/(lb.) | 8,500 18,700 | 10,000 22,000 | 11,000 24,200 | 12,000 26,400 | 14,000 30,800 | 16,500 36,300 |
| 電柜尺寸(MM)/(in.） | - | |||||

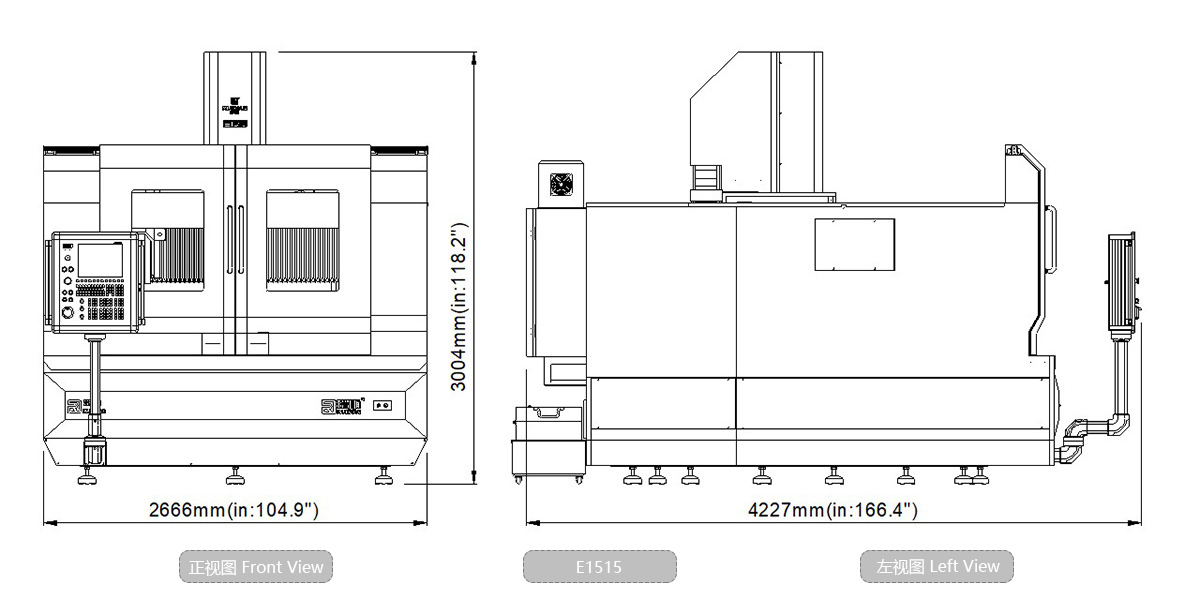

| 機床尺寸(MM)/(in.) | 2,666*4,227*3,004 104.9"X166.4"X118.2" | 2,666*5,730*3,004 104.9"X225.6"X118.2" | 3,166*4,728*3,004 124.6"X186.1"X118.2" | 3,166*5,726*3,004 124.6"X225.4"X118.2" | 3,166*6,726*3,004 124.6"X264.8"X118.2" | 3,766*5,728*3,004 148.2"X225.5"X118.2" |
